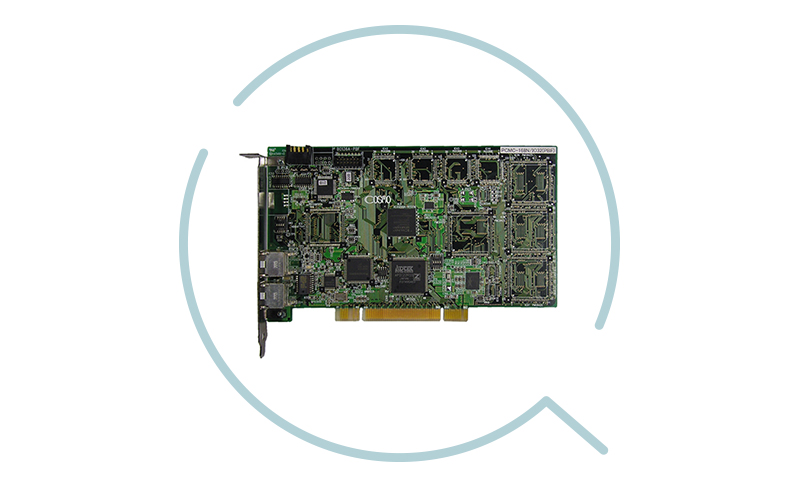

PCMC-168N/IO32
RealTimeExpress PCI 통신 제어 보드
RealTimeExpress Controller Series
필드버스 모션 제품 목록으로 돌아가기

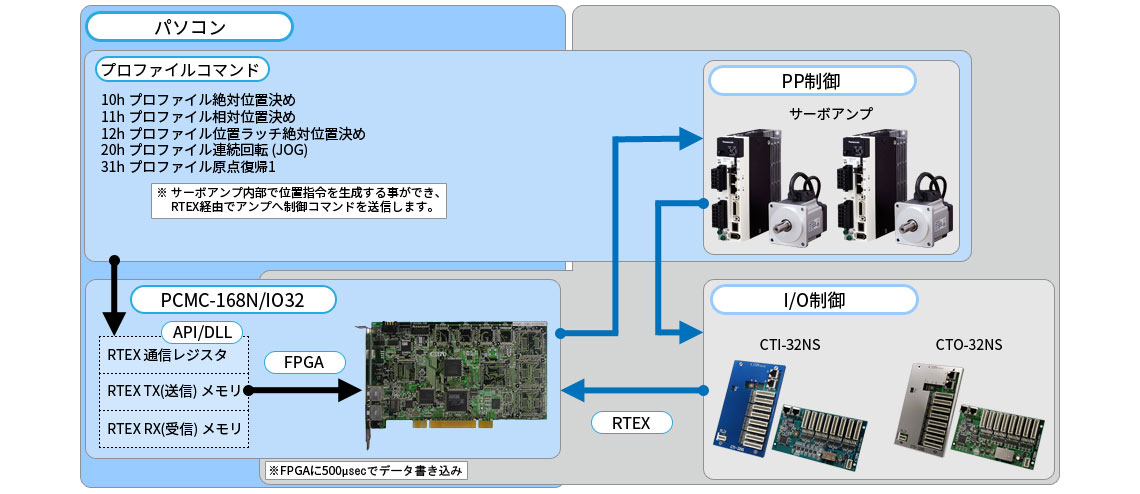

RTEX 통신 + PP 제어 + I/O 모듈 구성도
제품 개요
PCMC-168N/IO32는 PCI 버스 대응 RealTimeExpress® 통신 제어 보드입니다.
RTEX 통신용 저가형 보드로, I/O 모듈 전용 컨트롤러로서 비용 절감에 기여할 수 있습니다.
주요 특징
저가형 보드
RTEX 통신용 저가형 보드로, I/O 모듈 전용 컨트롤러로서 비용 절감에 기여할 수 있습니다.
유연한 시스템 구성
최대 32블록을 PP 제어와 I/O 모듈 제어에 할당할 수 있어, 유연한 시스템 대응이 가능합니다.
프로파일 포지션 제어
MINAS의 기능 "프로파일 포지션 위치 제어"를 사용하여, 모터 제어를 최대 32축까지 제어할 수 있습니다.
PCI 버스 대응
PCI 버스 대응으로 산업용 PC에 쉽게 장착할 수 있습니다.
주요 기능
| 항목 | 사양 |
|---|---|
| 제어 수 | 최대 32블록 |
| 모터·I/O 제어 | 프로파일 포지션 제어 (PP 제어 / MINAS 전용 기능) |
정격
| 항목 | 사양 |
|---|---|
| 지령 방식 | RealTimeExpress® (RTEX) |
| 통신 속도 | 100Mbps |
| 통신 주기 | 0.5msec |
| 물리층 | 100BASE-TX 전이중 (IEEE802.3U) RJ45 커넥터 사양 |
| 전원 전압 | DC+5V±5% |
| 소비 전류 | 2.1A |
| 외형 치수 | 174.63(W) × 106.68(D) (커넥터, 장착 금구 부분 제외) |
동작 환경
| 권장 OS | 권장 언어 |
|---|---|
| Windows 10 이상 (32bit / 64bit) | Visual Studio |
대응 모듈
| 모델명 | 개요 |
|---|---|
| MINAS 시리즈 | RTEX 전용 서보 앰프 (파나소닉 주식회사 제) |
| CTDR-0514NS-4LS | RTEX 전용 4축 일체형 5상 스테핑 드라이버 |
| CTI-16NSW | RTEX 전용 범용 입력 16점 보드 WAGO 타입 |
| CTO-16NSW | RTEX 전용 범용 출력 16점 보드 WAGO 타입 |
| CTI-32NS | RTEX 전용 범용 입력 32점 보드 WAGO 타입 |
| CTO-32NS | RTEX 전용 범용 출력 32점 보드 WAGO 타입 |
RealTimeExpress®는 파나소닉 주식회사의 등록 상표입니다.
