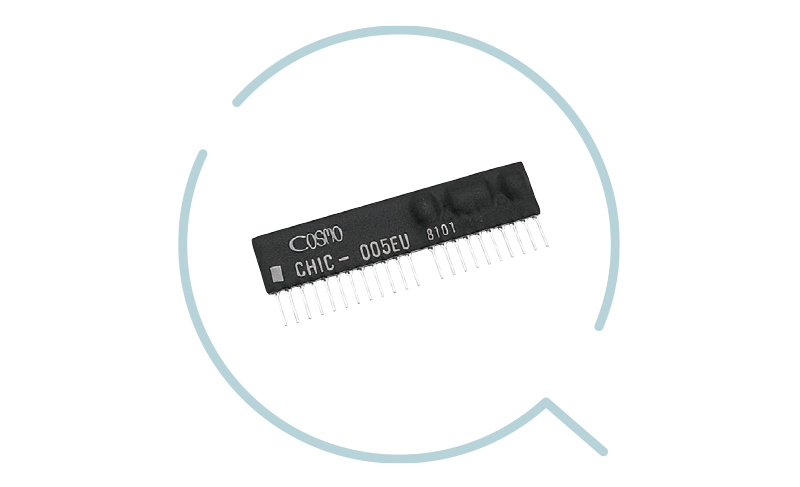

CHIC-005EU-A
포토커플러 하이브리드 IC
CHIC Series
LSI 제품 목록으로 돌아가기
제품 개요
CHIC-005EU-A는 디지털 신호를 다링턴 타입 포토커플러로 절연 출력하여 릴레이 등의 ON/OFF가 가능한 오픈 콜렉터 신호로 변환하는 하이브리드 IC입니다.
주요 특징
8회로 내장
1소자당 8회로를 내장하고 있습니다.
데이터 래치
데이터 래치용 스트로브 입력 단자로 8비트 데이터 버스 접속이 가능합니다.
출력 리셋
출력 리셋용 입력 단자가 있습니다.
넓은 전원 전압 범위
디지털 회로용 전원 전압 범위가 DC3V~DC6V로 넓습니다.
고내압 출력
출력 내압이 Max 40V로 높습니다.
UL/VDE 인증
UL/VDE 인정 포토커플러를 사용하고 있습니다.
릴레이 ON/OFF 최적
릴레이 등의 ON/OFF에 최적입니다.
제품 사양 - 주요 기능
| 기능 | 사양 |
|---|---|
| 출력 | UL/VDE 인정품 포토커플러 (다링턴 타입)에 의한 절연 출력 |
| 출력 회로 수 (1소자당) | 8 |
| 입력 | CMOS 소자에 의한 디지털 입력 |
| 기타 | 데이터 래치용 스트로브 입력 단자 (8bit CPU BUS에 접속 가능) |
정격
| 항목 | 사양 |
|---|---|
| 동작 온도 (절대 최대 정격) | -10℃~+70℃ |
| 디지털 회로용 전원 | DC3.0V~DC6.0V |
| 출력 전류 | Max 50mA (콜렉터 포화 전압 1V 시) |
| 형상 | 23Pin SIP (13번 핀 실장 없음) |
| 외형 치수 (Max) | W60.5×H14.5×T7.5mm |
| 대응 규격 | 납 프리 / RoHS 지침 대응 |
