CTDR-S3ML
DC24V 풀/하프스텝 구동 소형 5상 스테핑 드라이버
DC24V 풀스텝 시리즈
5상 드라이버·모터 제품 목록으로 돌아가기
제품 개요
구동 전류 0.12~0.35A 모터에 대응하는 풀/하프스텝 구동 방식의 소형 5상 스테핑 드라이버입니다.
제품의 특장
0.12~0.35A/상 대응
구동 전류 0.12A~0.35A 범위에서 사용할 수 있는 초소형 스테핑 드라이버입니다.
자동 전류 다운
자동 전류 다운 기능(60%)에 의한 모터 발열 억제.
초소형·경량 설계
소형·경량으로 진동을 꺼리는 장치의 기기 내장에 최적.
입력 펄스 방식 선택
입력 펄스는 1펄스 방식, 2펄스 방식에서 선택 가능.
구동 전류 설정 방법
출하 시 설정은 0.35A/상. 체크 포인트 전압(V) = 설정 전류 × 8로 조정 가능합니다.

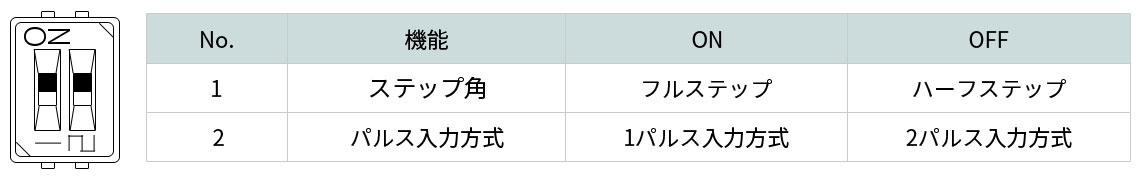

기능 스위치 일람
입력 펄스의 선택과 스텝 각도의 변경을 수행할 수 있습니다.
제품 사양
| 항목 | 사양 |
|---|---|
| 구동 방식 | 풀/하프스텝 구동 |
| 입력 전원 | DC24V±5% Max. 0.8A |
| 구동 전류 | 0.12A~0.35A/상 |
| 최대 응답 주파수 | 70kpps |
| 입력 신호 | 포토커플러 입력 (High: 3V~5V / Low: -3V~0.5V) |
| 내부 저항 | CW, CCW, H.O: 220Ω |
| 입력 펄스 방식 | 1펄스 방식 / 2펄스 방식 |
| 자동 전류 다운 | 구동 전류값의 약 60%로 고정 |
| 냉각 방식 | 자연 대류 공랭 방식 |
| 사용 주위 온도 | 0°C~40°C |
| 사용 주위 습도 | 0%~85% |
| 외형·설치 치수 | 54(W) x 42.5(D) x 12(H) mm |
| 질량 | 25g |
| 대응 규격 | RoHS 10물질 대응 |

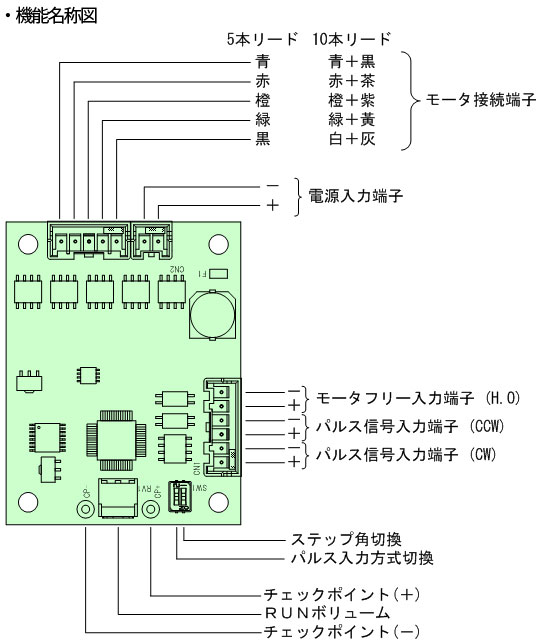

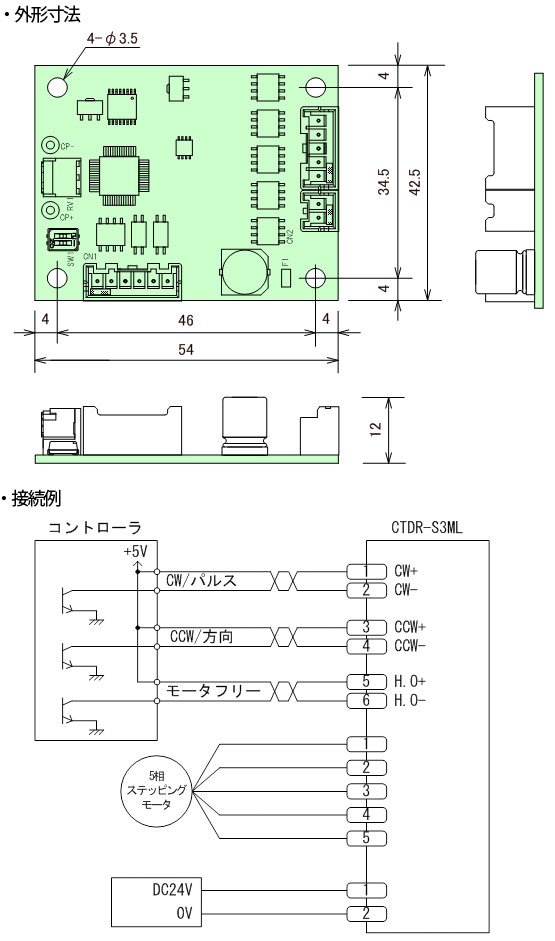

기능명칭·결선예
대응 스테핑 모터
| 구분 | 사양 |
|---|---|
| 당사 취급 모터 | 20mm각~42mm각 / 0.35A / 7종류 |
| 기타 모터 | 5선 리드선 타입, 10선 리드선 타입 대응 |
부속품
| 종류 | 개요 |
|---|---|
| 드라이버 하네스용 커넥터 | 전원 / 모터 / I/O 커넥터 |
| 컨택트 | 전원, 모터, 신호선용 컨택트 |
별매 옵션
| 형번 | 개요 |
|---|---|
| H03-S3ML | 신호선 1개(AWG22) / 전원선 1개(AWG22) / 모터선 1개(AWG22) |
