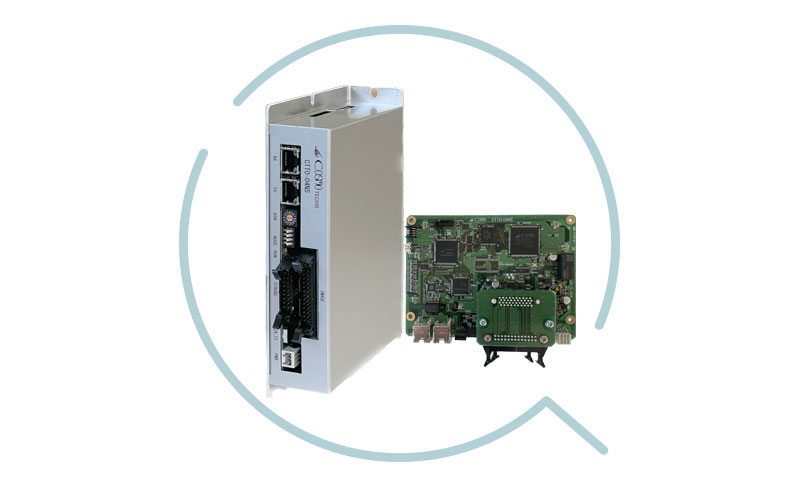

CTTO-04NS
RealTimeExpress 4채널 고속 디지털 타이밍 I/O 보드
RealTimeExpress Module Series
필드버스 모션 제품 목록으로 돌아가기
제품 개요
RealTimeExpress®를 통해 제어하는 고속 디지털 타이밍 I/O 보드입니다. 네트워크의 업데이트 주기에 좌우되지 않고 설정한 타이밍에서 1μsec 단위로 정밀한 신호 출력이 가능합니다.
주요 특징
1μsec 단위 정밀 출력
업데이트 주기에 좌우되지 않고 1μsec 단위로 출력 위치를 지정할 수 있습니다.
자동 위치 편차 보정
자동으로 "위치 편차량"을 업데이트하여 모터 실제 위치 기반 타이밍 출력이 가능합니다.
채널별 독립 설정
채널마다 타이밍, 출력 신호를 개별 설정할 수 있으며 등간격/비등간격 피치 모두 대응합니다.
스트로보 신호 출력
이미지 보드 등의 스트로보 신호 입력 전환, 내압 30V / 출력 전류 30mA의 오픈 콜렉터 출력을 제공합니다.
타이밍 출력 회로
| 항목 | 사양 |
|---|---|
| 소비 블록 수 | 2블록 |
| 채널 수 | 1ch ~ 4ch |
| 출력 방식 | 차동 출력, TTL 출력 |
| 출력 시간 설정 / 단위 | 1 ~ 2,147,483,647μ / 1μ |
| 출력 지연 시간 | 최대 120ns (typ. 100ns) |
스트로보 제어/출력 회로
| 항목 | 사양 |
|---|---|
| 스트로보 제어 신호 | CMOS 입력 4점 |
| 스트로보 출력 | 오픈 콜렉터 (LS06) 4점 |
| 출력 전류 / 내압 | 최대 30mA/점 · 최대 30V |
| 포토커플러 공급 전류 | 최대 80mA (전점 합계) |
| 출력 지연 시간 | ON: 최대 10μs (typ. 40ns) / OFF: 80μs (typ. 220ns) |
센서 입력 회로
| 항목 | 사양 |
|---|---|
| 입력 점수 | 포토커플러 4점 |
| 입력 저항 / 입력 전류 | 4.7kΩ · 4.8mA/점 |
통신 및 일반 사양
| 항목 | 사양 |
|---|---|
| 지령 방식 | RealTimeExpress® (RTEX) |
| 전원 전압 | DC+24V±10% |
| 소비 전류 | 최대 160mA |
| 대응 규격 | RoHS 10물질 대응 |
| 외형 치수 (mm) | 150(W) × 128(D) × 32(H) (커넥터, 취부 금구 부분 제외) |
| 옵션 | CTTO-04NS/C (기판 보호 커버) |
RealTimeExpress®는 파나소닉 주식회사의 등록 상표입니다.
대응 컨트롤러
| 형번 | 개요 |
|---|---|
| PXRP-3216CN | PCI-Express 타입 RTEX 모션 컨트롤 보드 |
| CSRC-32CN-RP | USB 타입 RTEX 모션 컨트롤 유닛 |
