CTAD-08NSB

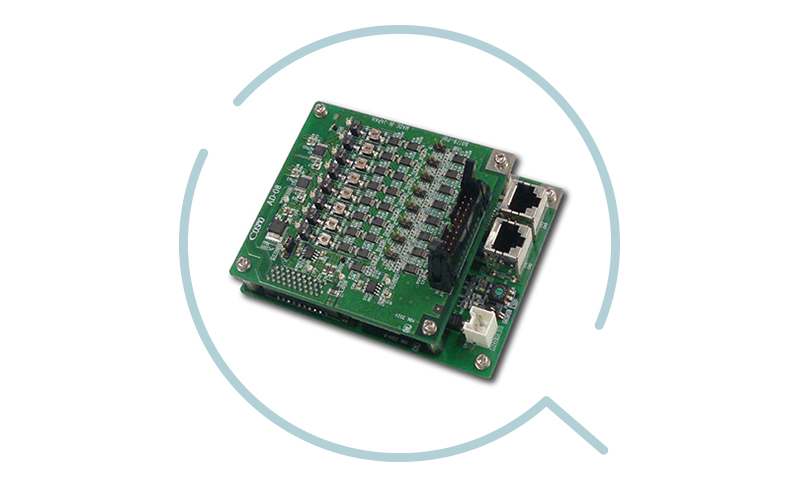

RealTimeExpress 8채널 아날로그 입력 보드
RealTimeExpress Module Series
필드버스 모션 제품 목록으로 돌아가기
제품 개요
RealTimeExpress® 서보 네트워크를 통해 8채널의 아날로그 신호를 수집하는 A/D 변환 모듈입니다. 센서 근처에 배치할 수 있어 LAN 케이블을 사용하여 노이즈 영향을 최소화할 수 있습니다.
주요 특징
대규모 확장 가능
RTEX 대응 모터 컨트롤러 1개에 최대 16개 모듈 연결 가능하여 AD 128채널까지 확장할 수 있습니다.
노이즈 최소화
센서 근처에 배치하고 LAN 케이블로 연결하여 아날로그 신호의 노이즈 영향을 최소화합니다.
제품 사양
| 항목 | 사양 |
|---|---|
| 소비 블록 수 | 2블록 |
| 입력 채널 수 | 8채널 |
| 입력 레인지 | -10V~+10V: 오픈 / -5V~+5V: 숏 (점퍼 절체) |
| 입력 전압 범위 | ±11V |
| 입력 임피던스 | 1MΩ |
| 분해능 | 12bit |
| 비직선성 오차 | ±4LSB |
| AD 컨버터 | AD7923 (상당품) |
통신 사양
| 항목 | 사양 |
|---|---|
| 지령 방식 | RealTimeExpress® (RTEX) |
| 통신 속도 | 100Mbps |
| 통신 주기 | 0.5msec |
| 통신부 커넥터 | 100BASE-TX 전이중 (IEEE802.3U) RJ45 |
| AD부 커넥터 | HIF3BA-20PA-2.54DSA(71) (히로세사) |
| 전원 전압 | DC+24V±10% |
| 소비 전류 | 최대 120mA |
| 외형 치수 (mm) | 115(W) × 86(D) (커넥터, 취부 금구 부분 제외) |
RealTimeExpress®는 파나소닉 주식회사의 등록 상표입니다.
대응 컨트롤러
| 형번 | 개요 |
|---|---|
| PXRP-3216CN | PCI-Express 타입 RTEX 모션 컨트롤 보드 |
| CSRC-32CN-RP | USB 타입 RTEX 모션 컨트롤 유닛 |
| PCPG-168N-V | PCI 타입 RTEX 통신 + 펄스열 제어 보드 |
| PCMC-168N/IO32 | PCI 타입 RTEX 통신 제어 보드 |
