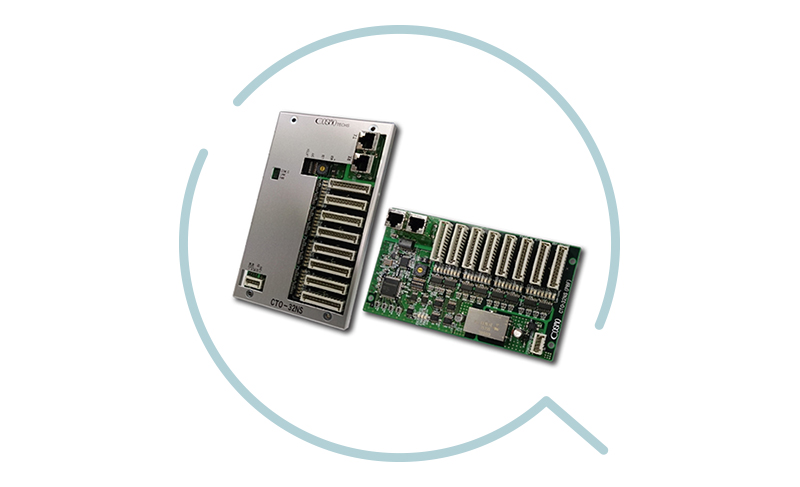

CTO-32NS
RealTimeExpress 32점 아이솔레이션 출력 모듈
RealTimeExpress I/O Series
필드버스 모션 제품 목록으로 돌아가기
제품 개요
RealTimeExpress®에 32점의 아이솔레이션 출력을 추가할 수 있는 모듈입니다. WAGO733 시리즈 커넥터를 채용하여 케이블 압착이 간단합니다.
주요 특징
WAGO733 커넥터
WAGO733 시리즈 커넥터로 케이블 압착이 간편합니다.
LED 상태 표시
신호 1점마다 LED 램프 1점이 대응하여 출력 상태를 쉽게 확인할 수 있습니다.
색상 구분
CTI-32NS(입력)와 구분하기 위해 기판 보호 커버를 실버, 기판색을 녹색으로 적용했습니다.
통합 제어
서보 앰프 및 RTEX 드라이버와 동일한 컨트롤러로 제어 가능합니다.
제품 사양
| 항목 | 사양 |
|---|---|
| 점유 블록 수 | 1블록 |
| 출력 신호 | 트랜지스터 오픈 콜렉터 출력 (싱크형) 32점 |
| 커넥터 | 12핀 × 8 WAGO사 733 시리즈 |
| 아이솔레이션용 외부 전원 | DC 12 ~ 24V |
통신 및 일반 사양
| 항목 | 사양 |
|---|---|
| 지령 방식 | RealTimeExpress® (RTEX) |
| 통신 속도 | 100Mbps |
| 통신 주기 | 0.5msec |
| 물리층 | 100BASE-TX 전이중 (IEEE802.3U) RJ45 |
| 전원 전압 | DC+24V±10% |
| 소비 전류 | 70mA |
| 외형 치수 (mm) | 90(W) × 160(D) |
| 옵션 | CTO-32NS/C (기판 보호 커버) |
RealTimeExpress®는 파나소닉 주식회사의 등록 상표입니다.
대응 컨트롤러
| 형번 | 개요 |
|---|---|
| PXRP-3216CN | PCI-Express 타입 RTEX 모션 컨트롤 보드 |
| CSRC-32CN-RP | USB 타입 RTEX 모션 컨트롤 유닛 |
| PCPG-168N-V | PCI 타입 RTEX 통신 + 펄스열 제어 보드 |
| PCMC-168N/IO32 | PCI 타입 RTEX 통신 제어 보드 |
